冷間鍛造用金型：（縦型・パーツフォーマー型）

・

丸型ダイス（超硬・ハイス・焼嵌め・圧入・ロウ付け）

・

スプラインギヤダイス（超硬・ハイス・焼嵌め・圧入）

・

セレーションギヤダイス（超硬・ハイス・焼嵌め・圧入）

・

歯形ダイス（超硬・ハイス・焼嵌め・圧入）

・

異形状ダイス（角歯、二段スプライン、欠歯ギヤ　他）

・

パンチピン（超硬・ハイス）

・

スプラインギヤパンチ（超硬・ハイス）

・

セレーションギヤパンチ（超硬・ハイス）

・

歯形パンチ（超硬・ハイス）

・

異形状パンチ（角歯、ヨーク型、欠歯ギヤ　他）

塑性用金型：（熱間・温間・板・パイプ塑性）

・

板成形パンチ（超硬・ハイス）

・

パイプ塑性用パンチ（超硬・ハイス）

・

孔抜き型（ダイセット、パンチ　他）

縦型プレス用ダイセット

・

20～1200t冷間鍛造用ダイセット

・

ダイセット用周辺部品（金型ケース、ダイポスト、ダイプレート　他）

各種表面処理

・

CVDコーティング（TiC、TiN+TiC）

・

PVDコーテイング（TiN、TiCN、TiAlN、TiCrN　他）

・

窒化処理

試作・トライ

・

縦型500ｔ油圧プレス　製品トライアル

・

鍛造小ロット量産（目安月産100～500個）

測定・検査

・

各種計測機による形状測定

技術コンサルティング

・

金属塑性加工全般の技術支援サービス

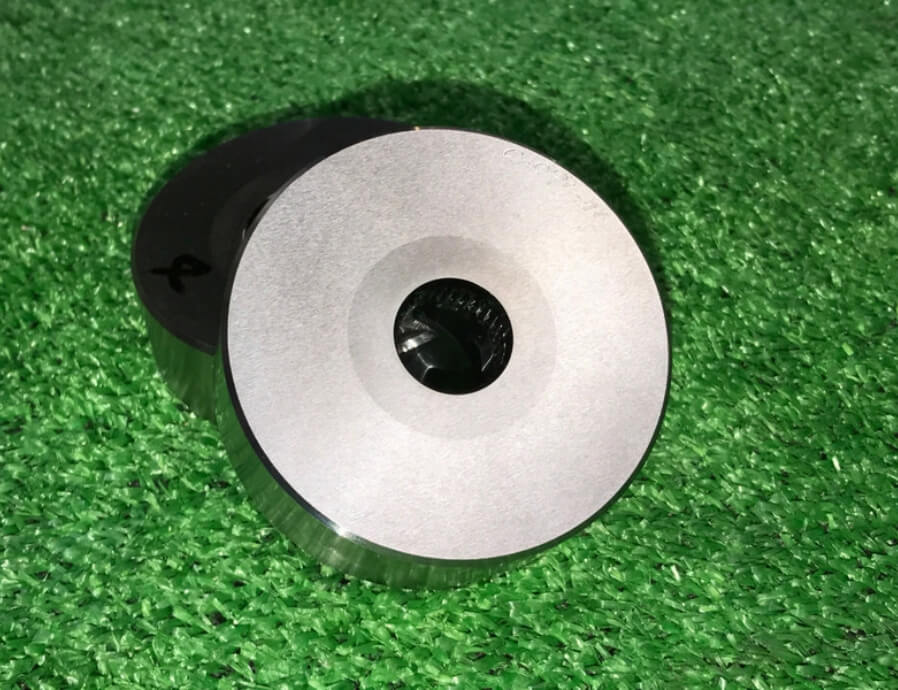

超硬セレーション成形ダイス1

荷重低減やカジリ損傷等の寿命改善により欧州・中国でもご利用いただいております。

内径スプライン成形ポンチ HAP材

成形性も良好で自動車部品メーカー様にて10年以上ご利用いただいております。

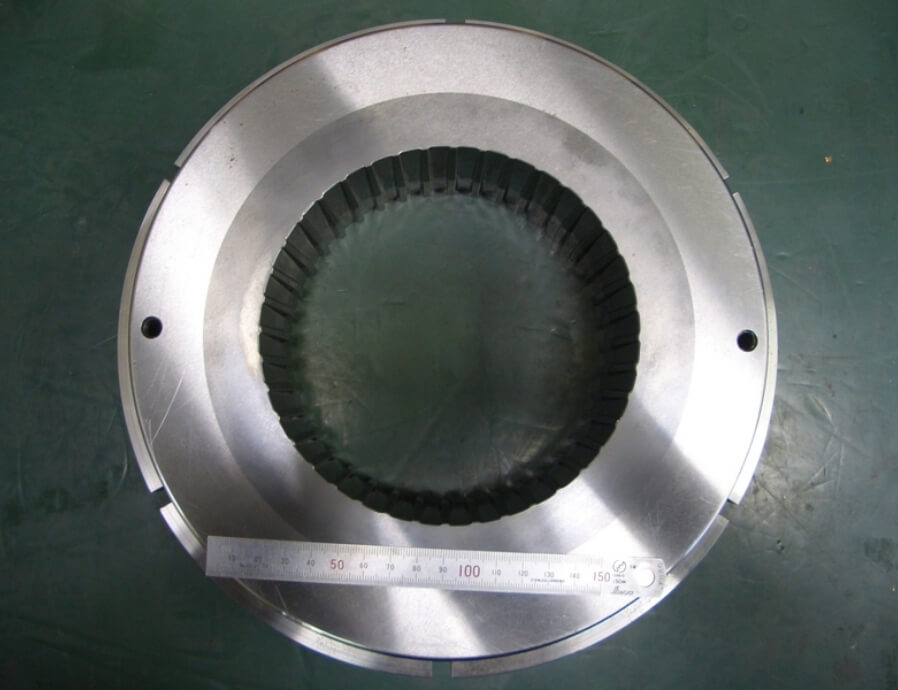

歯形成形ダイス

大型の超硬＆ハイス材での歯形ダイスも製作しています。

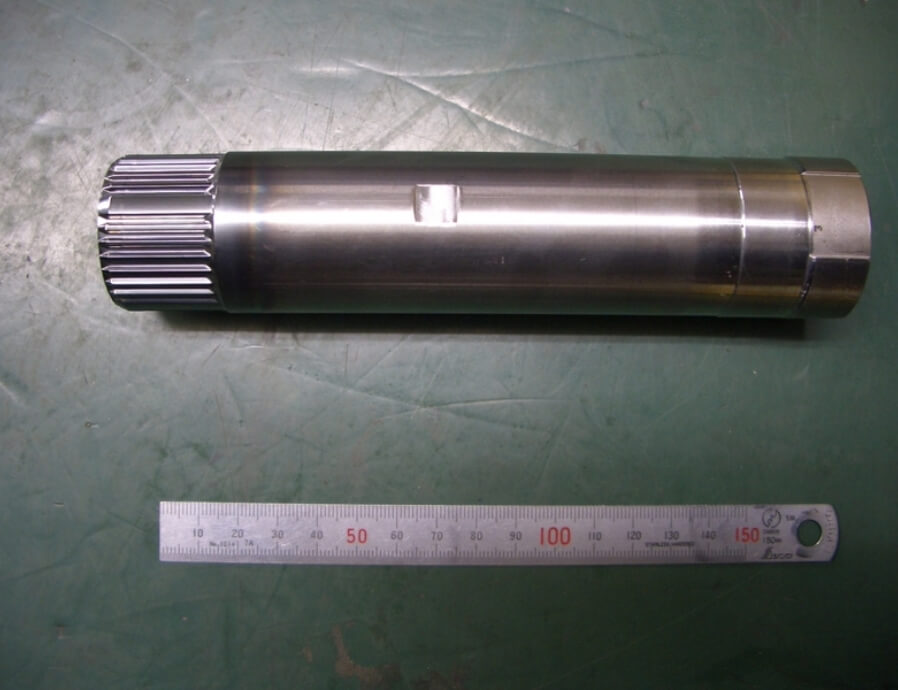

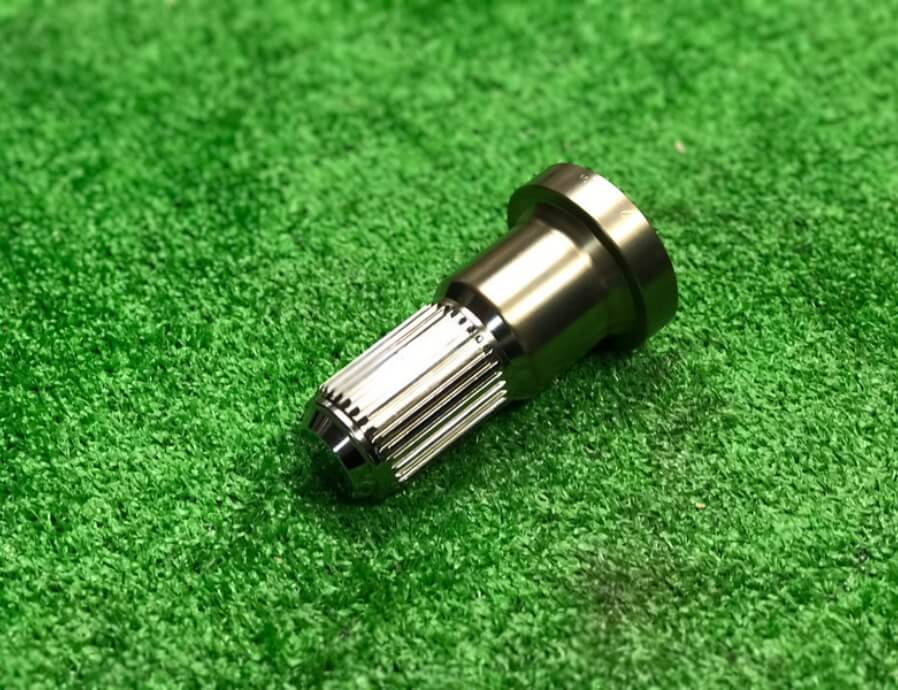

内径スプライン成形パンチ

スプラインアプローチ形状の変更により高寿命を実現しています。

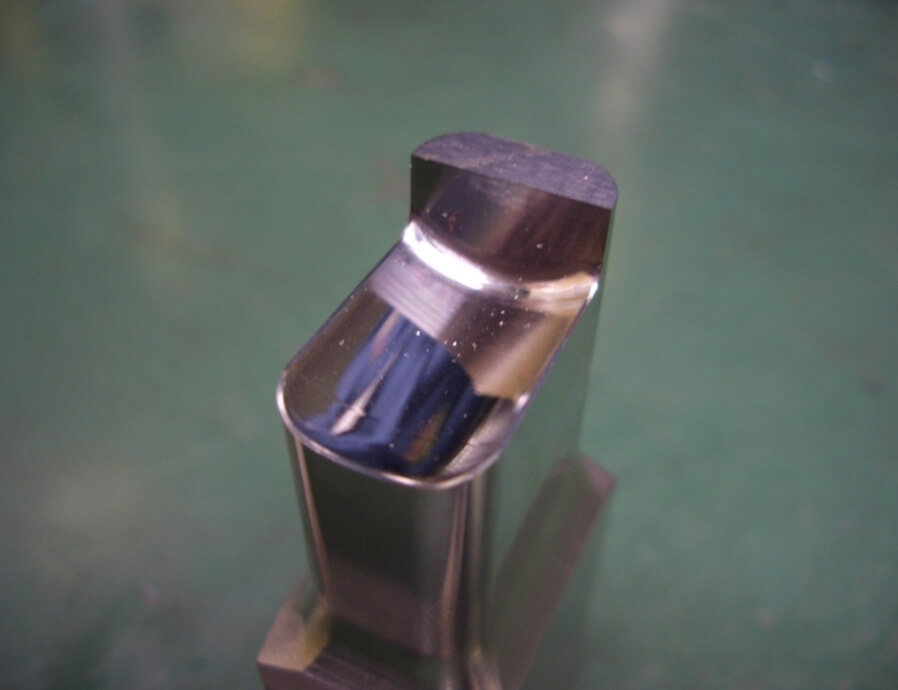

孔抜きパンチ

抜き工程は加工油が大変重要ですが、金型の形状や仕上げ処理でも大幅な寿命の改善になります。

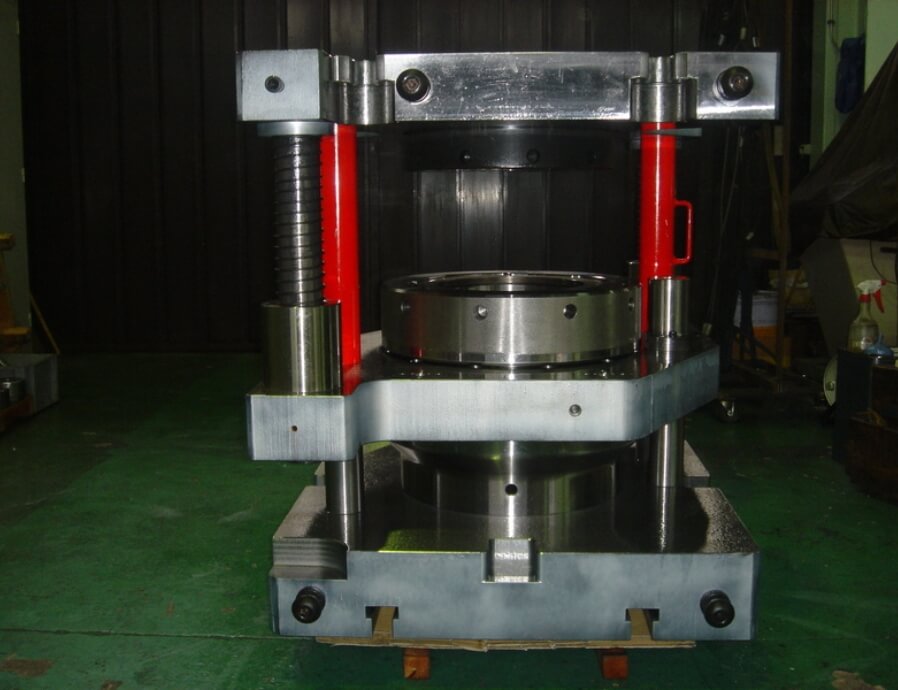

当社設計＆製作による630t用ダイセット

上下芯だし精度も大変良好です。

圧倒的なパフォーマンスを実現する
「ロックアプローチ」

中央ダイス独自の「ロックアプローチ」は、スプライン・セレーション成形時の
金型負荷を抑えるために開発された特別な導入部形状です。
これにより、従来比4〜10倍の金型寿命延長を実現。
金型交換の手間やコストを大幅に削減し、生産効率の向上に貢献します。
30年以上の実績に裏打ちされた高耐久・高精度の鍛造金型を、ぜひご体感ください。

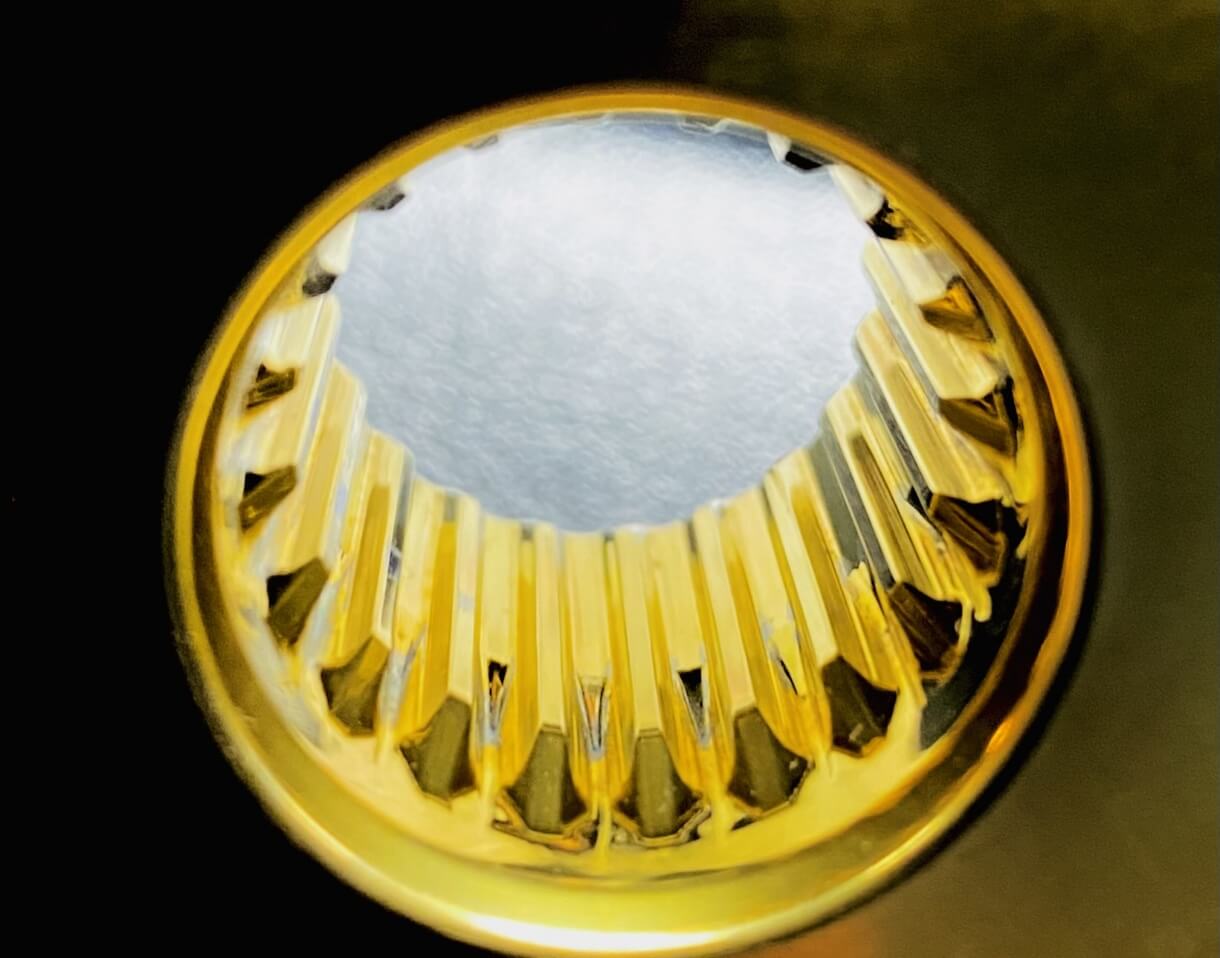

スプラインダイス

ワーク材種：S20C相当

ダイス材質：WC(超硬)

表面処理：TiCN

ロックアプローチ導入前：25,000ショット

ロックアプローチ導入後：100,000ショット

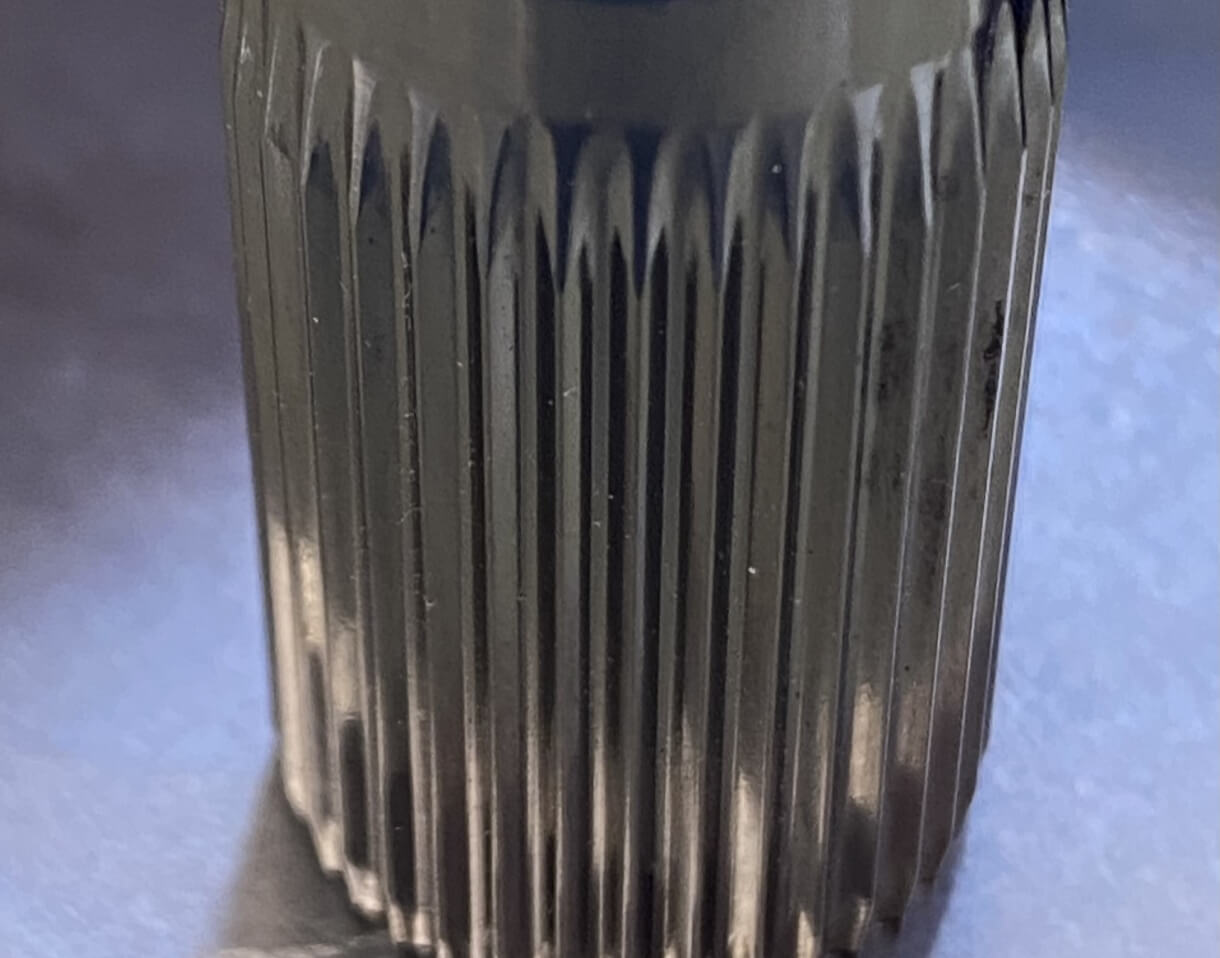

スプラインパンチ

ワーク材種：SCM

パンチ材質：WC(超硬)

表面処理：なし

ロックアプローチ導入前：12,000ショット

ロックアプローチ導入後：約70,000ショット

※上記内容は一例となります。ワーク材、ボンデ、焼鈍など加工条件により改善効果には差があります。

当社ロックアプローチを
さらに知りたい方はこちらから

初回お問い合わせいただいたかた限定で、お得な情報をお送りいたします。

ラップマイスター　山田 — 技と歴史を背負う職人

中央ダイス創業者・岩瀬成行のもとで金型づくりの技を学び、
以来40年以上にわたり、“磨き”一筋に歩み続けてきた職人、山田。
彼の手で仕上げられた金型には、どこか不思議な“柔らかさ”が宿る。

触れた瞬間に伝わる、なめらかで優しい手触り。
それは金型とは思えない、経験と指先の感覚が生み出す職人の仕上がりだ。

創業期から今日に至るまで、彼が磨いてきた金型は数万個。

その一つひとつに、中央ダイスの品質へのこだわりと、静かな執念が込められている。

普段はとても気さくで、現場の誰にでも明るく話しかける人柄。
だが、ひとたび金型に向き合えば、その目は職人の目になる。
一切の妥協を許さない眼差しが、静かに、鋭く、金型と対峙する。

いまも、彼の磨きを求めてやってくるひとは後を絶たない。
それは山田の「技」だけではなく、「人」としての信頼が積み重なってきた証だ。
中央ダイスの金型には、山田の手と心が息づいている。
